Ostumfahrung, Bad Zurzach

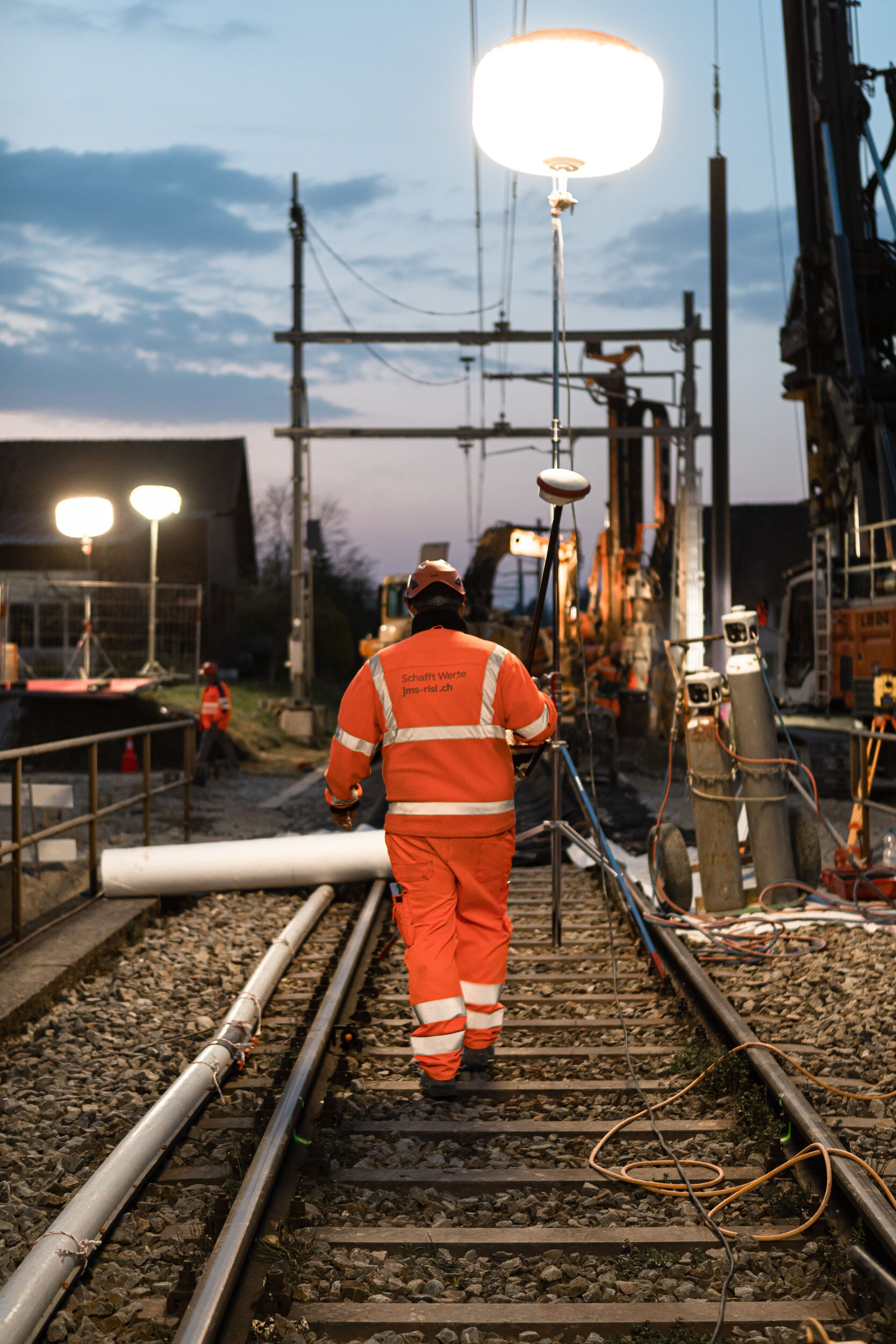

Während eines 40 Stunden Schichtbetriebs wurden mithilfe von drei Grossbohrgeräten und zwei Kleinbohrgeräten 66 Stück Rühlwandträger (660m) entlang des Bahngleises gebohrt. Die Arbeiten fanden während einer SBB-Gleissperre statt.

Nachträgliche Entwässerungsbohrungen im bereits erstellten Tunnel.

Im Auftrag der Abteilung Tiefbau des Departement Bau, Verkehr und Umwelt des Kanton Aargau hat die JMS RISI die Anker, Rühlwände, Spriessungen und Bohrpfähle/Bohrpfahlwand erstellt.

Arbeitsumfang

Anker: 6’170 m temporäre Litzenanker / 720 m permanente Litzenanker
Spritzbeton und Nägel: 3’000 m Ungespannte Nägel / 1’400 m² Spritzbeton
Rühlwände: 2’850 m Rühlwände Bohrdurchmesser 620 mm
Bohrpfähle: 200 m Bohrpfähle Bohrdurchmesser 880 mm
Bohrpfahlwand: 15’600 m tangierende und überschnittene Bohrpfahlwand / Bohrdurchmesser 1’000mm und 1’300mm / Total 1’850 to Bohrpfahlbewehrung
Spriessungen und Ankerlongarinen: Ein- und Ausbau von 125 Tonnen Ankerlongarinen und Spriessungen

Ausführungszeitraum
